商品名称： UV拼版
商品编号： 02

分类：

产品中心

目前光刻防伪商标和防伪包装越来越流行，尤其是深沟槽的微结构如猫眼，微透镜等。很多企业都想用这个技术来包装自己的产品。反光防伪包装纸烫印的母版需用小尺寸单元的光栅拼接起大尺寸母版，或是好几个图案拼接在一个母版上。针对上述问题，火星时代研发推出UV全息拼版服务，将不同或相同的微纳结构母版单元进行组合和定位，形成新的模版布局的母版制作。

你可以给我们发电子邮件：zdonghai@yahoo.com

相关产品

产品详情

火星时代将通过计算机程序控制的平台定位设备，采用纳米压印方法将微纳结构单元版进行面积扩展、不同图形组合、多印制单元联版。拼版时可加入断张分切的基准线、定位标志。定位标志应满足后工序设备光电自动化识别要求。

UV拼版（组版机）的工作原理是通过能够穿透紫外线的透明单元母版，进行涂布滚压UV胶水，将透明单元模具和塑胶板材进行贴合后，在紫外光源曝光引发UV胶水发生交链固化，将透明单元母版上的浮雕形微纳结构条纹转印到大面积板材上，通过伺服运动控制包括XY平台，单元姿态定位校准、单元升降、滚压移动、点胶等精密自动控制完成拼版。这种方式的优点是微纳槽形复制精度高，可允许单元光刻母版面积大，拼缝质量高等优点，特别适合于大面积装饰纹理拼接扩版。

UV Recombination Machine
镭射全息UV拼版设备

高精度拼版环境控制系统，有效提高拼版成功率。

采用一体式设计含组版材料预处理系统，达到一机两用。

PC控制方式，提升图形控制编辑灵活性，方便性。

10万级无尘车间环境，提升拼版一次合格率。

单元版面积：200*260mm2

最大拼版面积可达1000*2000mm2

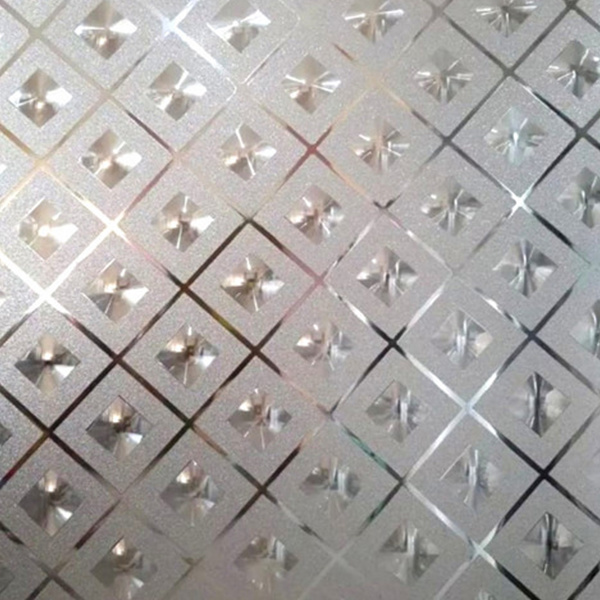

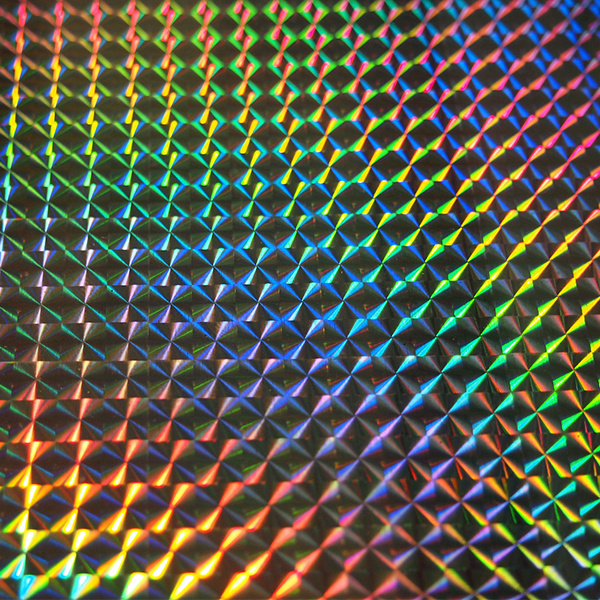

包含但不限于包装防伪类的全息定位、金属浮雕、菲涅尔透镜、裸眼3D、底纹无缝等微纳结构的复制及拼版。
